Moderne Drohnen müssen unterschiedlichste Anforderungen erfüllen. Sie sollen leicht, leistungsstark und zuverlässig sein und dabei selbst kleinste Bewegungen präzise ausführen. Um diese Anforderungen zu erfüllen, kommt es nicht nur auf leistungsfähige Elektronik und Antriebe an. Auch die Verbindungstechnik spielt eine entscheidende Rolle. Ein oft unterschätztes, aber äußerst wirkungsvolles Bauteil sind dabei Toleranzhülsen.
Die Herausforderung: Fertigungstoleranzen sicher beherrschen
In jeder mechanischen Baugruppe entstehen unvermeidbare Fertigungstoleranzen. Treffen Wellen, Lager oder Naben aufeinander, können kleinste Maßabweichungen zu Spiel, Schwingungen oder Verspannungen führen. Gerade in der Drohnentechnik wirken sich solche Ungenauigkeiten unmittelbar auf Effizienz, Laufruhe und Lebensdauer aus.
Toleranzhülsen schaffen hier Abhilfe. Als elastische Verbindungselemente gleichen sie Maßabweichungen zwischen zylindrischen Bauteilen aus und erzeugen eine spielfreie, kraftschlüssige Verbindung. Dadurch werden Kräfte gleichmäßig übertragen und mechanische Belastungen reduziert.
Das Federkraft-Prinzip als Grundlage
Toleranzhülsen bestehen aus geschlitztem Federbandstahl mit einer wellenförmigen Oberfläche. Beim Einpressen in eine Bohrung verformen sich die Wellen elastisch und erzeugen einen gleichmäßigen Anpressdruck über den gesamten Umfang.
Dadurch entsteht eine zuverlässige Verbindung, die sowohl Drehmomente als auch axiale Kräfte sicher übertragen kann. Gleichzeitig bleibt die Verbindung demontierbar, was Wartungs- und Reparaturarbeiten erleichtert.
Mehr Leistung durch weniger Gewicht
Gerade bei Drohnen zählt jedes Gramm. Zusätzliche Befestigungselemente oder massive Zwischenbauteile können die Flugzeit reduzieren oder die Nutzlast begrenzen.
Durch ihre dünnwandige Bauweise ermöglichen Toleranzhülsen häufig konstruktive Vereinfachungen. Entwickler können auf zusätzliche Bauteile verzichten und dadurch Gewicht einsparen, ohne Kompromisse bei Stabilität oder Funktionalität eingehen zu müssen.

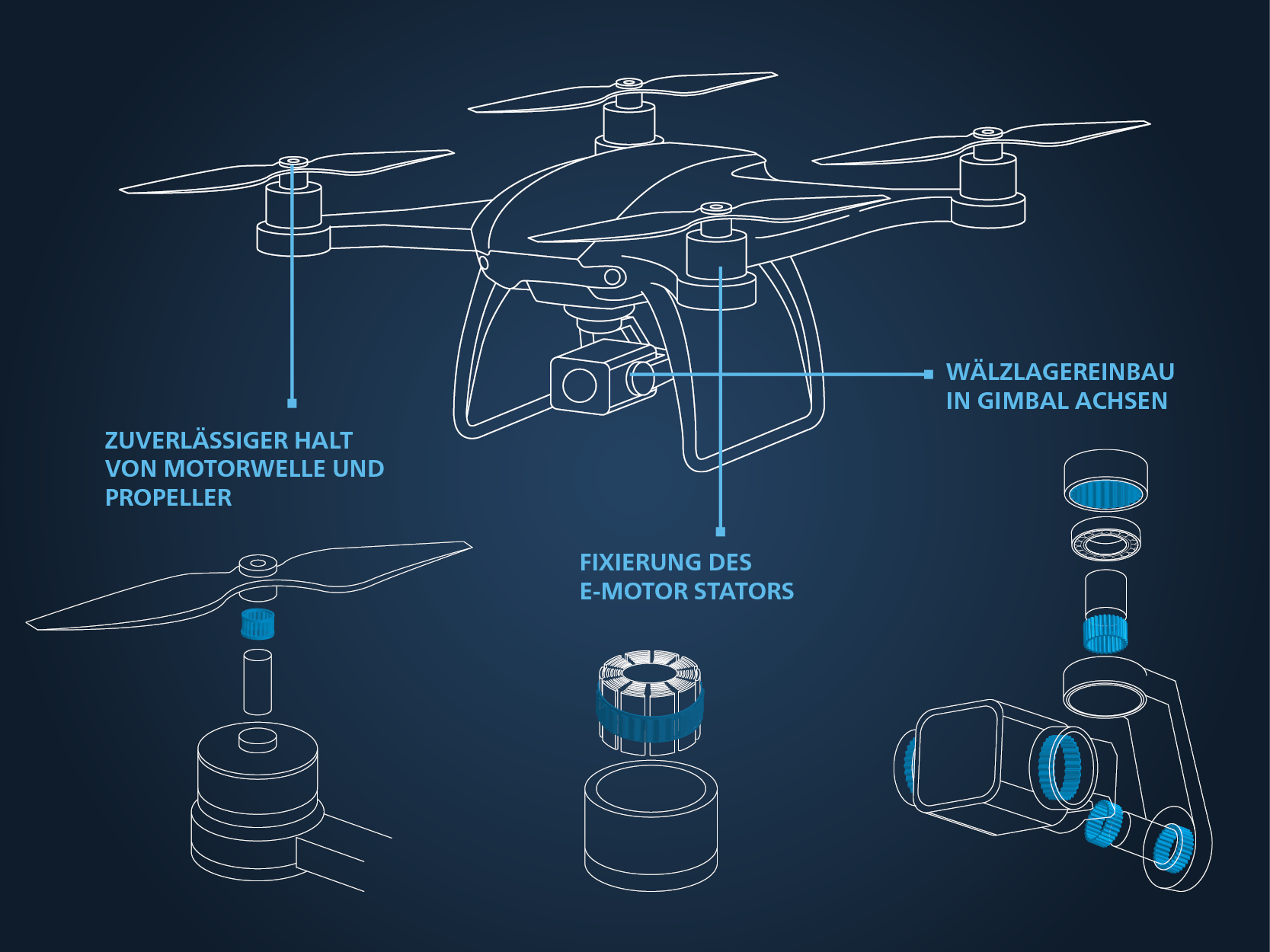

Typische Einsatzbeispiele in der Drohnentechnik
Die Einsatzmöglichkeiten von Toleranzhülsen sind vielfältig. Ein typisches Beispiel ist die Befestigung von Propellern auf Motorwellen. Hier sorgen sie für einen präzisen Sitz der Propellernabe und gleichen Fertigungstoleranzen aus. Das reduziert Schwingungen und verbessert die Kraftübertragung zwischen Motor und Propeller.
Ein weiteres Anwendungsfeld findet sich in elektrischen Antriebssystemen. Toleranzhülsen können beispielsweise zur Fixierung von Motorstatoren eingesetzt werden. Dadurch lassen sich zusätzliche Befestigungselemente reduzieren, was zu leichteren und kompakteren Konstruktionen führt.
Auch in Kameragimbals spielen sie eine wichtige Rolle. Beim Einbau von Wälzlagern helfen Toleranzhülsen dabei, Fertigungsabweichungen auszugleichen und Verspannungen zu minimieren. Das ermöglicht eine ruhige Bewegung der Achsen und unterstützt die stabile Bildaufnahme, die insbesondere bei Luftbild- und Inspektionsdrohnen gefordert wird.
Die Vorteile der Verwendung von Toleranzhülsen in der Drohnentechnik
Neben dem Toleranzausgleich bieten Toleranzhülsen zahlreiche weitere Vorteile:
- Spielfreie Verbindung auch bei größeren Fertigungstoleranzen
- Einfache und schnelle Montage durch Einpressen
- Lösbare Verbindung für Wartung und Austausch
- Ausgleich von Winkel-, Fluchtungs- und Mittenfehlern
- Kompensation unterschiedlicher Wärmeausdehnungen
- Unterstützung einer zuverlässigen Drehmomentübertragung
- Geringere Systemkosten durch vereinfachte Konstruktionen
Erfahren Sie mehr zur Anwendung unsere Toleranzhülsen in der Drohnentechnik in unserem Flyer.
Toleranzhülsen als Schlüsselkomponente in der Drohnentechnik
Toleranzhülsen zeigen, dass oft kleine Bauteile einen großen Einfluss auf die Gesamtleistung einer Drohne haben. Sie tragen dazu bei, Fertigungstoleranzen sicher auszugleichen, Gewicht zu reduzieren und die Zuverlässigkeit mechanischer Verbindungen zu erhöhen. Ob bei der Propellerbefestigung, im Antriebssystem oder in präzisen Kameragimbals: Toleranzhülsen bieten Entwicklern eine flexible und wirtschaftliche Lösung für anspruchsvolle Anwendungen in der modernen Drohnentechnik.
