Laufrollenführung - Laufwagen - LW36K419

Eigenschaften:
Führungswagen mit Integriertem Längenmesssystem; mit Abstreifer; Baureihe: 36

schmutzunempfindlich schnell-verfahrbar

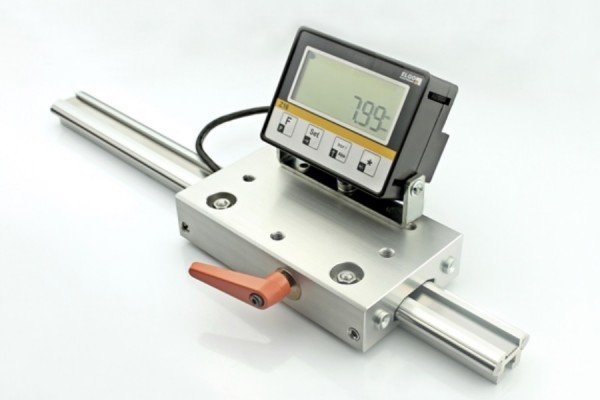

Der Laufwagen vereint die Vorteile von Präzisionsführungsrollen mit einem leichten, eloxierten Aluminiumkörper.
Das anwendungsgerechte Führungsspiel bzw. eine leichte Vorspannung zur Schiene ist durch die Exzenterschrauben stufenlos einstellbar.

Bei der Ausführung als Längenmesssystem ist der Laufwagen standardgemäß mit einer Handklemmeinheit versehen.
Zur Realisierung der Messung ist der Laufwagen mit einem induktiven Inkrementalsensor versehen und die Schiene ist mit einem Magnetband und einer Edelstahlabdeckung ausgestattet.
Das System arbeitet berührungslos, ist verschleißfrei und unempfindlich gegenüber Verschmutzung.
Es stehen 4 verschiedene Sensoren mit einer Auflösung von 0,1 mm bis 0,001 mm zur Verfügung.

Technische Daten

Produktgruppe: Laufrollenführung
Produktname: Laufwagen
Typ/Modell: LW
Material: Aluminium / Stahl
Baugröße (Schienenbreite): 36
Geschwindigk. max. [m/s]: 10
Abstreifer: ja
